概述：

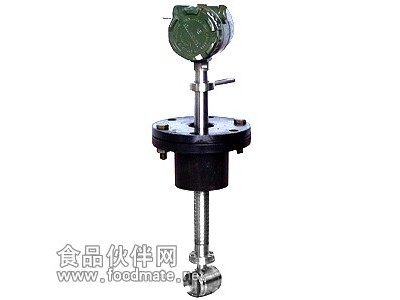

SKLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
SKLUCB 型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理：
按标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点:
1、可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
技术参数:
| 公称通经（mm） | 250～1500 |
| 仪表材质 | 1Cr18Ni 9Ti |
| 公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa |
| 被测介质温度（℃） | －40～+250℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
| 精度等级 | 示值的±2.5% |
| 量程比 | 1:10；1:15 |
| 阻力损失系数 | Cd<2.6 |
| 输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
| 供电电源 | 传感器：、+24VDC |
| 信号传输线 | KVVP3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤500m |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
| 允许振动加速度 | 1.0g |
型号及功能选择
| SKLUCB- | 插入式涡街流量计 | |||||
| 代号 | 口径 | |||||
| 020 | 200mm | |||||
| 025 | 250mm | |||||
| 030 | 300mm | |||||
| 035 | 350mm | |||||
| 040 | 400mm | |||||
| 045 | 450mm | |||||
| 050 | 500mm | |||||
| -------- | -------- | |||||
| 200 | 2000mm | |||||
| 代号 | 功能1 | |||||
| N | 无温压补偿 | |||||
| Y | 有温压补偿 | |||||
| 代号 | 输出型号 | |||||
| F1 | 4-20mA输出（二线制） | |||||
| F2 | 4-20mA输出（三线制） | |||||
| F3 | RS485通讯接口 | |||||
| 代号 | 被测介质 | |||||
| J1 | 液体 | |||||
| J2 | 气体 | |||||
| J3 | 蒸汽 | |||||
| 代号 | 功能2 | |||||
| E | 2.5级 | |||||
| T1 | 常温 | |||||
| T2 | 高温 | |||||
| T3 | 蒸汽 | |||||
| P1 | 1.6MPa | |||||
| P2 | 2.5MPa | |||||
| P3 | 4.0MPa | |||||
| D1 | 内部3.6V供电 | |||||
| D2 | DC24V供电 | |||||
| B1 | 不锈钢 | |||||
| B2 | 碳钢 | |||||
